Ponthegesztő

Ponthegesztő technológiák kidolgozása akár egyedi igények szerint is. Automatizálás és robottechnológia a mikroponthegeztéstől a szerkezetgyártásig.

• Ponthegesztő
  • kézi ponthegesztő
  • asztali ponthegesztő
  • állványos ponthegesztő

DALEX hegesztőgép

DALEX hegesztőgép az ellenállás hegesztőgép legmegbízhatóbb gyártója.
A DALEX GmbH magas műszaki színvonalú ellenállás-hegesztő gépekkel képviselteti magát a hazai piacon. Megbízhatóságukra példaként szolgáljon, hogy több hazai termelőnél 10 sőt 20 évnél idősebb gép sem ritka és 2-3 folyamatos műszakot teljesít. Ahogy a DALEX cég minden ellenállás-hegesztési problémára megoldást talál, úgy a gyártmánypalettája sem hagy kívánni valót maga után.
A partner cégekkel mindig találunk egyedi megoldást a speciális hegesztési feladatok kivitelezésére. Kereskedő partnerei részére terjedelmes választékot biztosít, ellenállás-hegesztő berendezésekkel áll mindenkori érdeklődők rendelkezésre. Ez a paletta felöleli a kézi fogóktól a kisipari termelés eszközein keresztül az automatizált robottechnika berendezéseit.
A magas minőség mellett megbízható szervizhálózat és alkatrész ellátás is a partnerek rendelkezésére áll.

Ponthegesztés

A ponthegesztés módszerével szilárd kötést kapunk. Ponthegesztést vékony lemezek és egymást keresztező acélhuzalok, hálók kötésénél alkalmazzák. A hegesztésre kerülő lemezeket csak egyes helyeken fogja össze. A lemezeket átlapolva hegesztik úgy, hogy a hegesztendő helyen két, rendszerint vörösrézötvözetéből készült kúpos elektródát szorítanak a lemezekre.
Ponthegesztő 3 fajta kivitelben:

Kézi ponthegesztő

A kézi ponthegesztő teljesítménye 2-63 KVA-ig.
Csipesszel egybeépített vagy külön álló vezérlés.
Léghűtött vagy vízhűtött karokkal.

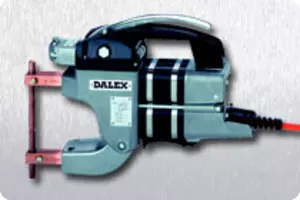

	Dalex A3112
Kézi ponthegesztőgép tipusai	Dalex A3111	Dalex A3112	Dalex A3119	Dalex A3139/S9
Névleges telj. 50%-on	2,4 KVA	2,4 KVA	8 KVA	8 KVA
Sec. - rövidzárlati áram	7,5 KA	8,5 KA	9,5 KA	9,5 KA
Karhossz standard	120 mm	120 mm	120 mm	120 mm
Kar nyílás	120 mm	120 mm	120 mm	120 mm
Elektróda erő	180 daN	180 daN	180 daN	300 daN
Hegesztési telj.	vaslemez 3+3 mm	vaslemez 3+3 mm	vaslemez 3+3 mm	vaslemez 3+3 mm
Vezérlés	RS 15Z16 Variospot 3.3	RS 15Z16 Variospot 3.3	RS 15Z16 Variospot 3.3	RS 15Z16 Variospot 3.3
Hűtés	léghűtött	léghűtött	COOL 1	COOL 1
Súly	9,2kg	10,5kg	12,2kg	15,5kg

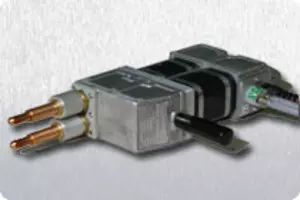

	Dalex 3156-3
Egyoldalú kézi ponthegesztőgép tipusai	Dalex 3151-3	Dalex 3156-3
Névleges telj. 50%-on	3,4 KVA	7,9 KVA
Sec. - rövidzárlati áram	10,4 KA	10,4 KA
Elektróda erő	20+20 daN	20+20 daN
Elektróda távolság	38 mm	38 mm
Munkahenger	5 mm	5 mm
Hűtés	léghűtött	vízhűtött
Súly	11,6kg	12,6kg

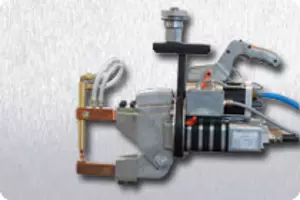

	Dalex 3228-4
Kézi ponthegesztőgép tipusai	Dalex 3228-4	Dalex 3238-4
Névleges telj. 50%-on	16 KVA	16 KVA
Sec. - rövidzárlati áram	13,5 KA	13,5 KA
Kar nyílás	130 mm	130 mm
Elektróda erő	270 daN	270 daN
Hegesztési telj.	vaslemez 3+3 mm max.4	vaslemez 3+3 mm max.4
Vezérlés	B-200 MPS10 fiókkal	RZ 15Z32
Hűtés	COOL 1	COOL 1
Kivitel	pneumatikus	pneumatikus
Balanszer	D5/45	D5/45
Súly	39,5kg	38kg

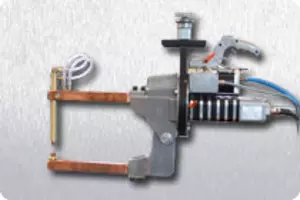

	Dalex 3328-6
Kézi ponthegesztőgép tipusai	Dalex 3328-6	Dalex 3329	Dalex  3349	Dalex 3346-4	Dalex 3528-4
Névleges telj. 50%-on	25 KVA	25 KVA	35 KVA	22 KVA	63 KVA
Sec. - rövidzárlati áram	22,5 KV	17 KV	26,5 KV	17 KV	31 KV
Kar nyílás	118 mm	140 mm	100 mm	100 mm	170 mm
Elektróda erő	600 daN	440 daN	360 daN	360 daN	730 daN
Hegesztési telj.	vaslemez max. 4+4 mm	vaslemez max. 4+4 mm	vaslemez max. 4+4 mm	vaslemez max. 4+4 mm	vaslemez max. 6+6 mm
Vezérlés	B-200 MPS10 fiókkal
Hűtés	COOL 1	COOL 1	COOL 1	COOL 1	COOL 2
Balanszer	D5/60	D5/60	D5/75	D5/60	D5/75
Súly	51,5kg	46,5kg	51kg	40,5kg	98kg

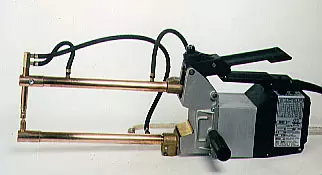

	Tecna 7903
Kézi ponthegesztőgép tipusai	Tecna 7900	Tecna 7911	Tecna 7915
Névleges telj. 50%-on	2 KVA	2,5 KVA	6 KVA
Sec. - rövidzárlati áram	7,2 KV	8,2 KV	8,2 KV
Karhossz	125-500 mm	125-500 mm	150-500 mm
Karnyílás	96 mm	94 mm	94 mm
Elektróda erő	120-38 daN	120-38 daN	120-38 daN
Hegesztési telj.	vaslemez 2+2 mm	vaslemez   2,5+2,5 mm	vaslemez 2+2 mm
Hűtés	léghűtött	léghűtött	vízhűtött
Súly	10,5kg	12,8kg	13kg

Asztali ponthegesztő

Az asztali ponthegesztő teljesítménye: 25-100 KVA–ig
Vízhűtött karokkal, beépített vezérléssel, pneumatikus kivitel.


Asztali ponthegesztőgép tipusai	Dalex PMS 10-4T
Névleges telj. 50%-on	16 vagy 32 KVA
Karhossz	200,350 vagy 500mm
Elektróda erő	65-390 vagy 20-390 daN
Munkahenger löket	max. 65mm
Kivitel	ponthegesztő vagy dudorhegesztő vagy vonalhegesztő

Asztali ponthegesztőgép tipusai	CEA BSW-25	CEA BSW-50	CEA BSW-100
Névleges telj. 50%-on	25 KVA	50 KVA	100 KVA
Elektróda erő	187 daN	470 daN	900  daN
Munkahenger löket	50mm	75mm	100mm
Kivitel	ponthegesztő vagy dudor hegesztő vagy vonalhegesztő

Állványos ponthegesztő

Az állványos ponthegesztő teljesítménye: 8 -250 KVA
Vízhűtött karokkal vagy vízhűtött transzformátorral.
Beépített vezérléssel, mely értékek visszamérésére alkalmas.
Lábpedálos vagy pneumatikus kivitel.

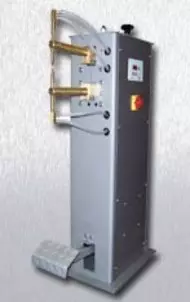

Állványos ponthegesztőgép tipusai	Dalex SF-102	Dalex SF-104	Dalex SF-202	Dalex SF-204	Dalex SF-206
Névleges telj. 50%-on	8 KVA	12 KVA	20 KVA	30 KVA	50 KVA
Sec. rövidzárlati áram	9,1 KA	11,2 KA	15 KA	20 KA	25 KA
Karhossz	130-300mm	130-300mm	130-500mm	130-500mm	130-500mm
Karnyílás	160mm	160mm	250mm	250mm	250mm
Elektróda erő	220 daN	220 daN	360 daN	360 daN	360 daN
Kivitel	lábpedálos

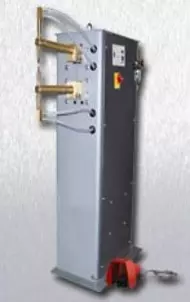

Állványos ponthegesztőgép tipusai	Dalex SL-102	Dalex SL-104	Dalex SL-202	Dalex SL-204	Dalex SL-206
Névleges telj. 50%-on	8 KVA	12 KVA	20 KVA	30 KVA	50 KVA
Sec. rövidzárlati áram	9,1 KA	11,2 KA	15 KA	20 KA	25 KA
Karhossz	130-300mm	130-300mm	130-500mm	130-500mm	130-500mm
Karnyílás	160mm	160mm	250mm	250mm	250mm
Elektróda erő	360 daN	360 daN	420 daN	420 daN	420 daN
Kivitel	pneumatikus

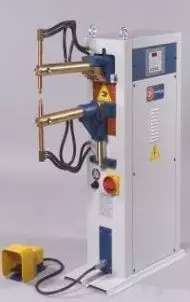

Állványos  ponthegesztőgép tipusai	CEA ZT-18	CEA ZT-28	CEA NKLT-22	CEA NKLT-28	CEA NKLT-48
Névleges telj. 50%-on	16 KVA	25 KVA	20 KVA	25 KVA	45 KVA
Sec. rövidzárlati áram	10,2 KA	13,8 KA	11,6 KA	14 KA	17,8 KA
Karhossz	250-600mm	250-600mm	455mm	455mm	490mm
Elektróda erő	220 daN	220 daN	180 daN	220 daN	260 daN
Kivitel	lábpedálos vagy pneumatikus

Állványos  ponthegesztőgép tipusai	Dalex PL-40	Dalex PL-63	Dalex PL-80	Dalex PL-100
Névleges telj. 50%-on	40 KVA	63 KVA	80 KVA	100 KVA
Sec.rövidzárlati áram	26,2 KA	31,5 KA	35 KA	41,5 KA
Karhossz	250-550mm	250-550mm	350-650mm	350-650mm
Kar nyílás	150 v. 310mm	150 v. 310mm	160 v. 360mm	160 v. 360mm
Elektróda erő	100-600 daN	100-600 daN	100-600 daN	100-600 daN
Munkahenger löket	max. 65mm	max. 65mm	max. 90mm	max. 90mm

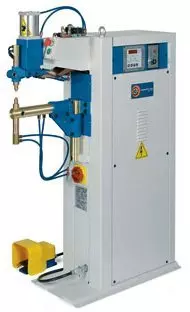

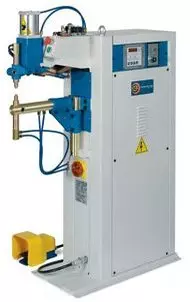

Állványos  ponthegesztőgép tipusai	CEA PPN-28	CEA PPN-53	CEA PPN-83	CEA PPN-103	CEA PPN-153
Névleges telj. 50%-on	28 KVA	50 KVA	80 KVA	100 KVA	150 KVA
Sec. rövidzárlati áram	19 KA	24 KA	32 KA	39 KA	50 KA
Karhossz	395mm	435mm	400mm	400mm	400mm
Elektróda erő	230 daN	470 daN	736 daN	900 daN	1200 daN
Munkahenger löket	60mm	65mm	100 mm	100 mm	100 mm
